（一）旋轉樓梯模板的制作安裝

旋轉樓梯一般有兩種，一種是繞圓心旋轉1800即可達到一個樓層高度的樓梯，稱為螺旋式樓梯；另一種是大半徑螺旋狀梯段。

1. 螺旋式梯段模板的計算

（1）熟悉圖紙

（2）確定計算范圍

（3）計算方法

1）求出內圓、外圓水平投影在900范圍內的弧長L

L內=R內×3.14÷2 L外=R外×3.14÷2

2）求出外圓三角及內圓三角的坡度=H：L

內圓坡度=900范圍的旋轉高/內圓900范圍的弧長

外圓坡度=900范圍的旋轉高/外圓900范圍的弧長

3）求出900范圍螺旋弧長所對應的半徑R1大，加R2大

R1大=R1×斜面系數

R2大=R2×斜面系數

（4）地板放樣：按R1大、R2大畫出內外圓半徑大小，然后根據實際情況查出底板的大樣。

2. 螺旋式樓梯支模

（1）螺旋樓梯支模

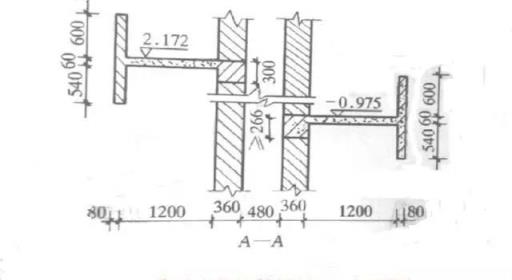

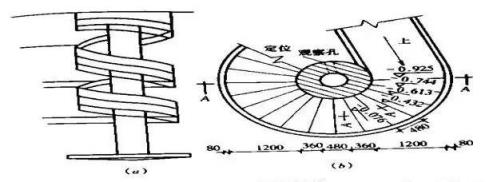

1）在墊層上按平面圖彈出地盤線，分出臺階階數，并標出每個臺階的積累標高如圖14-6（b）以及圖14-7所示。

2）固定端圈梁底用磚按坡度砌成，砌體找坡可用6點鋼筋焊制的坡度架控制。

3）樓梯踏步斷面為齒形，可直接按圖做出木模，按地盤線位置和標高由下到上，每四階為一組依次安放，外支撐柱根部應適應向外傾斜，使樓板更加穩固。

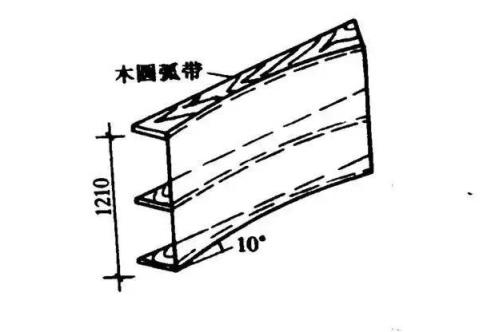

4）樓梯樓板鍍鋅鐵皮外模加三道圓弧帶如圖14-10。

（2）大半徑螺旋樓梯支模

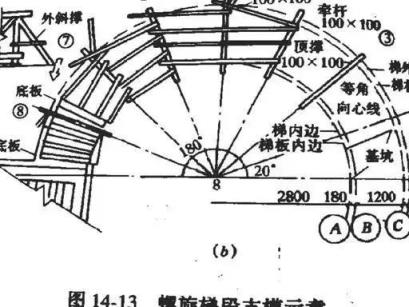

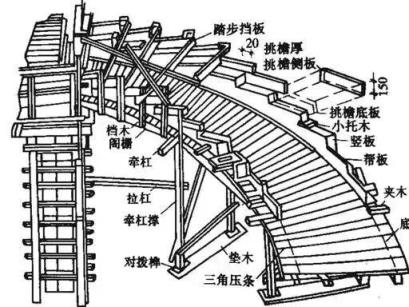

梯段樓板由牽杠撐、牽杠、隔柵、幫板和踏步側板等部分組成。如圖14-13所示。

制作前，先進行計算畫線或用尺放樣，將所需各種基本數據計算列表，并確定支模軸線部位，具體操作步驟如下：

1）放線

2）牽杠組合架組裝

3）隔柵

4）地板：

5）幫模板

6）踏步擋板

（二）木扶手及彎頭

旋轉木扶手的計算及放樣

（1）直徑和半徑的計算（同前）

（2）螺旋扶手長度的計算

外扶手的長度=放樣半徑R大1×3.14÷2

里扶手的長度=放樣半徑R大2×3.14÷2

扶手的長度也可以通過放樣，套出樣板，根據樣板再進行下料。

木扶手的制作有兩種方式：一種是將木扶手分成若干個段。每段用樣板畫線用鋸在方木上鋸成與樣板一樣的各段扶手，再進行連接安裝。在分段時，原則上每段木扶手料越長越好，但木紋要順，用斜木紋制作會引起開裂，影響工程質量。另一個方法是將木扶手通過水置加熱后彎制成所要的形狀。

（三）木扶手折勢的計算

例題：石材研習社（微信號stone5A）

有一旋轉樓梯，木扶手的放樣半徑為R大1=4.3597，水平投影半徑為4m，坡度系數1=0.3，扶手?jǐn)嗝鏋?00mm×50mm，在900范圍內將扶手分為5段制作，求900范圍內木扶手的折勢是多少？每段扶手的折勢是多少?

解：1）求900范圍內木扶手的折勢

查表14-1，坡度系數1=0.3所對應的折勢系數為0.3，扶手折勢=折勢系數×扶手高=0.3×200mm=60mm

2）求每段木扶手折勢

由于在900范圍內分為5段，查表14-1的每段折勢系數分別為所對應的是2/10段，4/10段，6/10段，8/10段，10/10段，坡度系數1=0.3所對應的值。

第一段為表14-1的2/10段的系數=0.06，

第一段扶手的折勢=0.06×200=12mm

第二段為D-B=0.117-0.006=0.056

第二段扶手的折勢=0.056×200=11.2mm

第三段為F-D=0.176-0.117=0.059

第三段扶手的折勢=0.059×200=11.8mm

第四段為H-F=0.232-0.176=0.056

第四段扶手的折勢=0.056×200=11.2mm

第五段為J-H=0.3-0.232=0.068

第五段扶手的折勢=0.068×200=15.2mm

3）放樣制作木扶手

求出每段扶手的尺寸，以半徑4.3597m分別加上和減去25mm，畫出木扶手里、外弧線。根據計算出的折勢數值，由放樣半徑減去折勢尺寸，以減去折勢數值的半徑畫出木扶手的底線，按照上線和底線的最外邊線下料得到木扶手的粗坯，然后經過細作，安裝就得到木扶手的成品了。

樓梯木扶手彎頭的制作

樓梯木扶手彎頭的各部位尺寸。是依據樓梯坡度和休息平臺欄板的坡度，以及扶手?jǐn)嗝娴拇笮泶_定。

（1）畫內側面

（2）畫上、下兩斷面：

（3）畫外側面

（4）畫上、下面

畫線結束后，還應仔細檢查一遍，看六面線是否都相互咬合，才可動手加工。加工的方法是先用鋸按外側面及上、下面線鋸主拐彎處，按上、下線砍成毛坯，再用小圓刨修刨光，隨修隨試按，到合適為止。然后按上、下跑端線，鋸成帶坡度斷面，修刨到完全吻合為止，最后用螺絲將扶手和彎頭連接在鐵件上，或用其他榫接等方法進行連接。

加工的要領是在彎頭最后加工成型之前，必須留下六個面的痕跡，以便于修正檢查，只要計算準確，畫線細致，制作安裝的效果是比較理想的。

不夠通俗易懂?

有人總結六步：

1.找出圓心位置

2.計算好平臺和起步位置

3.找2條螺紋鋼彎成內弧、外弧

4.圓心搞一條垂直線

5.地板放出內弧、外弧線

6.每級從圓心向內弧外弧分?jǐn)?shù)
